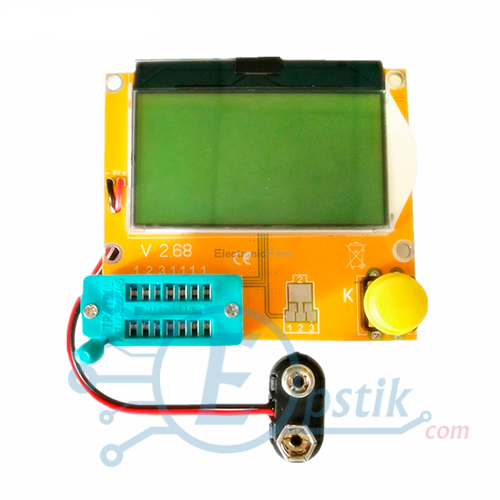

LCR-T4 ESR транзистор ESR тестер (atmega328p)

Тестер універсальний

 Прилад "Транзистор Тестер" дає змогу швидко оцінювати основні параметри електронних компонентів.
  "Транзістор тестер" живиться від батареї живлення типорозміру "Крона", напругою 9 вольтів.

*Функции:
  • За лічені секунди автоматично визначає цоколювання електронних компонентів із зазначенням розташування виводів;
  • Результати тестування виводяться на графічний РК-індикатор із підсвіткою;
  • Автоматично розпізнає електронні компоненти:
    Транзистори;
    Резистори — постійні та змінні;
    Конденсатори — керамічні та електролітичні. Прилад вимірює ESR;
    Індуктивності;
    Діоди;
    Тиристоры;
    Симистори;
    Світлодіоди;
    Діодні складки та ін.

 Під час натискання на кнопку:
  • Прилад "прокидається";
  • Тестує компонент, встановлений у панельку. Елементи треба встановлювати в крайні ліві 2 або 3 ламелі панелі ряду, найближчого до індикатора. Облік починається від самого лівого контакту. Він — перший!;
  • Розпізнає компонент і виводить його параметри та розташування виводів на дисплей;
  • Через 15 секунд прилад "Транзистор Тестер" гасить підсвітку дисплея й "засипає".

 Особливості:
   • Вимикач живлення не передбачений;
  • Прилад у режимі "сну" споживає мізерно малий струм (кілька мікроампер) і постійно готовий до роботи;
  • Для тестування SMD компонентів передбачений контактний майданчик. Притискаєте компонент і натискаєте кнопку. Решта приладу зробить сам!.
  • Просто натисніть кнопку, і "Транзистор Тестер" перевірить наступний компонент.

 Внимание!
  • Під час випробування електролітичних конденсаторів, перед встановленням конденсатора в панель приладу, розрядіть конденсатор, короткочасно замкнути його висновки.
  • Під час під'єднання джерела живлення +9 вольтів суворо дотримуйтеся полярності;
  • Неспостереження полярності живлення вличе вихід приладу з ладу

* Взалежності від прошивки.
