DFPlayer, модуль MP3 плеєр

Модуль MP3

Щоб модуль міг читати файли на SD-карті, необхідно створити в корені карти папку з назвою "mp3" у неї скопіювати файли треків з іменами виду xxxx.mp3, після номера може бути вказано назву треку (наприклад, 0001_bass.mp3).

Характеристики:

Мікросхема декодера: GD3200B
Напруга живлення: 3.2...5 В
Підтримувані частоти семплювання: (кГц): 8/11.025/12/16/22.05/24/32/44.1/48
Розрядність АЦП: 24-розрядний
Динамічний діапазон: 90dB
Співвідношення сигнал/шум: 85dB
Підтримувані файлові системи: FAT16 та FAT32
Максимальний розмір розділу: 32 Гбайт
Управління: UART порт, пряме підключення кнопок, підключення кнопок до входу АЦП
Максимальна кількість папок: 100
Максимальна кількість файлів у папці: 255
Рівні зміни гучності: 30
Еквалайзер: 6-смуговий з попередньо встановленими пресетами

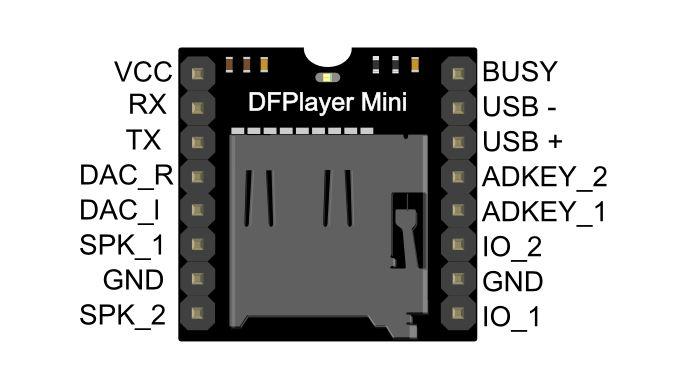

Призначення контактів:

1 - VCC Напруга живлення
2 - RX UART Послідовний вхід керування
3 – TX UART Послідовний вихід управління
4 – DAC_R Аналоговий лінійний вихід правого каналу
5 – DAC_L Аналоговий лінійний вихід лівого каналу
6 – SPK2 Вихід на динамік 3 Вт
7 - GND Загальний аналоговий
8 – SPK1 Вихід на динамік 3 Вт
9 - IO1 Керування: коротке натискання - відтворення попереднього файлу, довге - зменшення гучності відтворення
10 - GND Загальне харчування
11 - IO2 Керування: коротке натискання - відтворення наступного файлу, довге - збільшення гучності відтворення
12 – ADKEY1 Аналоговий порт керування
13 – ADKEY2 Аналоговий порт керування
14 - USB+USB+DP USB порт
15 - USB-USB-DM USB порт
16 – Busy Статус програвача. Низький рівень – відтворення. Високий – Стоп чи Пауза
